O que é um banco de capacitor?

Existem três tipos de banco de capacitores:

Bancos de capacitores automáticos, Bancos de capacitores fixos, Bancos de capacitores programáveis.

Cada um tem uma determinada recomendação que apenas uma empresa técnica pode informar.

Os componentes de um banco de capacitores são fundamentais para o rendimento do equipamento como um todo, sendo que os resultados também estão diretamente ligados à qualidade dos componentes.

A legislação atual estabele o fator de potência em 0,95 indutivo ou capacitivo, valores inferiores a este são sobretaxados nas faturas de energia elétrica.

Consumidores ligados à rede primária de distribuição, bem como os ligados à rede secundária (baixa tensão) devem atender a esta disposição.

Bancos de capacitores

Acessórios Acessórios

Controlador FP

Medição em True RMS. Leitura do cosf no display. Totalmente programável
através do painel frontal. 6 e 12 estágios de saída programável. Sistema FCP
de conexão de capacitores. Alimentação auxiliar 230 ou 400V. Montagem
painel 144 x 144 mm. Simples e prático.



Programador

Programador digital de eventos com relógio em tempo real, o qual permite
configurar até quatro eventos para cada dia da semana, através da definição
dos horários de início e término de cada um. Possui bateria interna permanente
para garantir o sincronismo do relógio, mesmo na falta de energia.



Relé de Tempo

Os Relés temporizadores WEG RTW são dispositivos eletrônicos que permitem,
em função de tempos ajustados, comutar um sinal de saída de acordo com a sua
função. Muito utilizados em automação de máquinas e processos industriais como
partidas de motores, quadros de comando, entre outros.



Capacitores

Os capacitores WEG são das seguintes características :

– Filme de polipropileno metalizado auto-regenerativo com dielétrico seco
– Dispositivo interruptor de segurança contra sobrepressão interna
– Máxima corrente de falha permitida de 10.000A
– Perdas dielétricas menores que 0,4 W/kvar
– Resistências de descarga incorporadas nas unidades trifásicas, módulos e bancos
– Especificação técnica conforme normas NBR IEC 60831-1/2 e UL810

Banco de Capacitor AutomaticoBancos de Capacitores Automáticos
Filme de polipropileno metalizado auto-regenerativo com dielétrico seco
Dispositivo interruptor de segurança contra sobrepressão interna
Máxima corrente de falha permitida de 10.000A
Perdas dielétricas menores que 0,4 W/kvar
Resistências de descarga incorporadas nas unidades trifásicas, módulos e s
Especificação técnica conforme normas NBR IEC 60831-1/2 e UL810

Engelétrica leva a seus clientes produtos de alta qualidade, desenvolvidos com o objetivo de atender aos mais exigentes padrões técnicos, sendo hoje uma referência de mercado.
Os desafios decorrentes do ambiente competitivo global têm aberto um amplo leque de iniciativas para atender às expectativas de clientes cada vez mais exigentes, para a Engelétrica a pesquisa e o aprimoramento são princípios fundamentais.

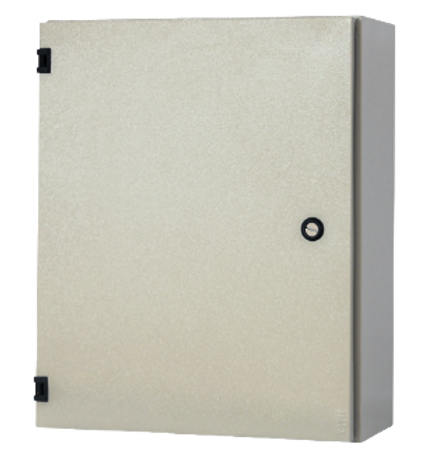

Banco de Capacitor FixoBanco de Capacitor Fixo
São bancos de capacitores que permanecem ligados de forma permanente.

O sistema é composto, normalmente por uma proteção (disjuntor ou fusíveis),
capacitor (es) e uma caixa para confinamento.

Este sistema é indicado para cargas cujo reativo é permanente, como por exemplo
o reativo de transformadores, os quais permanecem ligados 24 horas.

Banco de Capacitor ProgramáticoBanco de Capacitor Programático ou Banco de Capacitor Programável
Ideais para pequenos e médios centros de carga com curva de demanda de perfil estável. Totalmente adequadas à legislação atual. atuam na ligação dos sistemas no horário indutivo e desligando-o no período capacitivo.
A ligação é protegida contra acionamentos intermitentes, que reproduzem os efeitos do “repique”
