Informativo 02 - publicado em 20/07/2007

Banco de Capacitores I

Em alguns informativos seguintes, estaremos tratando de maneira simplificada deste tema. Não abordaremos aspectos específicos como harmônicas e distúrbios em geral, os quais serão temas para informativos futuros.

Conhecendo um banco de capacitores

O banco de capacitores é um equipamento, um conjunto de componentes elétricos destinado à correção do fator de potência. O astro desta história é o capacitor. Na realidade quem é o responsável pela compensação reativa ou correção do fator de potência é ele - o capacitor.

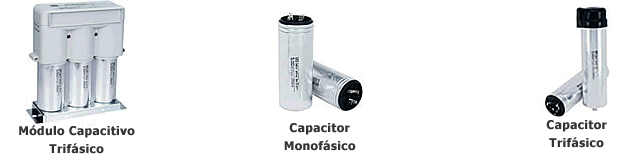

Os demais componentes elétricos exercem funções importantíssimas, porém são acessórios se considerado o objetivo final. Então, o primeiro passo é conheçer o capacitor. Os modelos atuais apresentam semelhanças construtivas, tanto internamente quanto externamente. Veja a ilustração abaixo:



O Módulo Capacitivo Trifásico é composto de três capacitores monofásicos, sendo utilizado de acordo com a demanda. O Capacitor monofásico é composto de apenas um capacitor e o capacitor trifásico, no sistema atual, é composto por três capacitores monofásicos ligados em triângulo.

Já há muito tempo optamos pela utilização de capacitores e outros componentes da marca WEG. Esta opção baseou-se em condições técnicas e práticas, mas principalmente devido a credibilidade e a qualidade dos produtos desta renomada empresa. Com qualidade comprovada dos produtos da WEG aliada à excelência no atendimento pós-venda, criou uma alternativa extremamente produtiva e eficaz para o mercado.

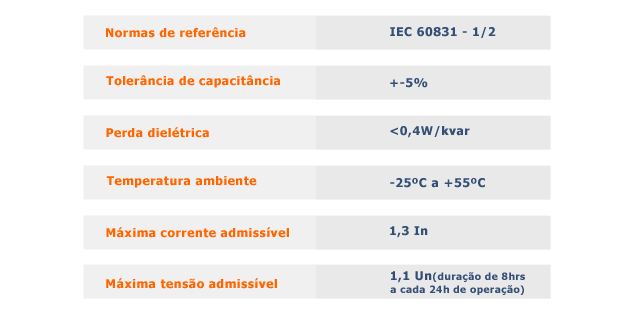

Este esclarecimento se faz necessário, pois as características dos capacitores, assim como dos contatores, baseiam-se em informações da WEG. Estas informações estão contidas nos catálogos e manuais dos quais foram extraídas também as imagens acima.



É muito importante saber que o consumo ativo de um capacitor é muito baixo. Para termos uma definição, podemos dizer que o consumo ativo é medido em KWH, sendo o valor cobrado pelas concessionárias relativo à energia elétrica destinada ao trabalho útil.

Caso você deseje se aprofundar em detalhes ou conheçer outros materiais da WEG, acesse o site: www.weg.com.br.
